配水閘閥pz一5oo尺寸

作者:奶提酥酥  來源:m.0543ok.cn  更新時間:2020/7/6 14:12:18  點擊次數:

      型號意義:

      如:配水閘閥pz一5oo尺寸

      pz-配水閘閥

      500-公稱直徑

      閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。

      產品結構

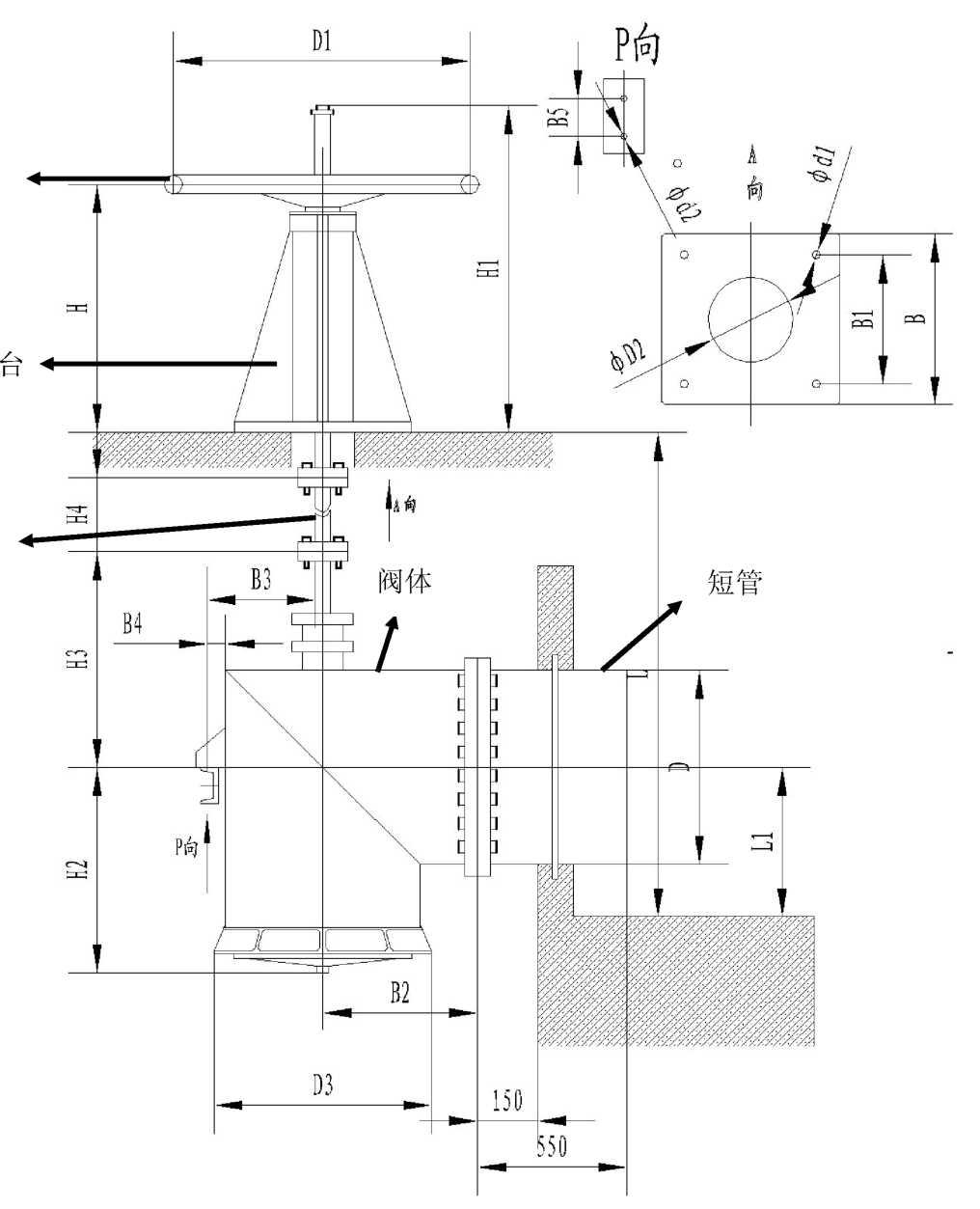

結構示意圖

      配水閘閥由操作臺、連接桿、閥桿、閘閥、短管等組成。

      操作臺由人工操作。手輪與螺母固定在一起,旋轉手輪,帶動絲桿升降。 螺母下端裝有滾球,以減少旋轉時的阻力。

      閘閥由閥體和閥瓣組成。

      閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。

      閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿鉸接,以保證 閥的密封性能。

      短管用于埋入配水井井壁,為焊接件。

      連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規 定了 5. 5米、5米、4米、和3. 5米四個檔次,用戶也可按照實際安裝

      型號規格

型號5500 (L)5000 (L)4000 (L)3500 (L)
PZ1-3003780328027802580
PZ1-350
PZ1-400
PZ1-500
PZ1-6003510301025102010
PZ1-800
PZ1-10003120282021201620
PZ1-12003040254020401540

安裝

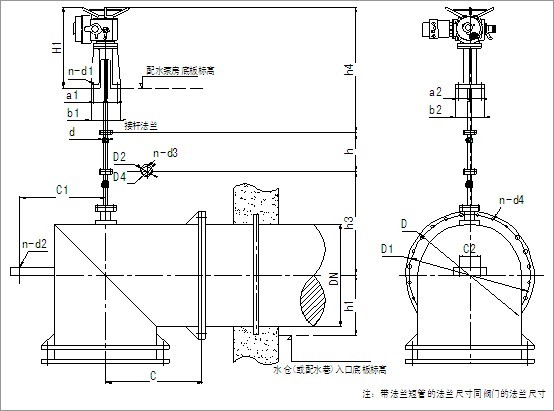

安裝示意圖

       本產品在存放期間,操作臺絲杠應涂以防銹油脂,避免日曬雨淋。閥門 部件應避免沾染油脂,防止橡膠老化變質。

       再灌注井壁時,預留短管孔和支撐閥門的槽鋼孔,泵房地面預留操作臺 基礎孔。

       連接閘閥和短管的法蘭(中間加橡膠墊),把短管穿入預留孔中,借閘閥 的外露閥桿找好垂直度,固定支撐槽鋼。

       操作臺就位后,按本說明書要求尺寸提升絲杠。

       核對閥桿至絲杠間的連接桿長度,裝上連接桿,再校對一下垂直度,把 操作臺和短管固定。

       卸下閥桿端部的卡環,檢查整個機構操作是否靈活。
